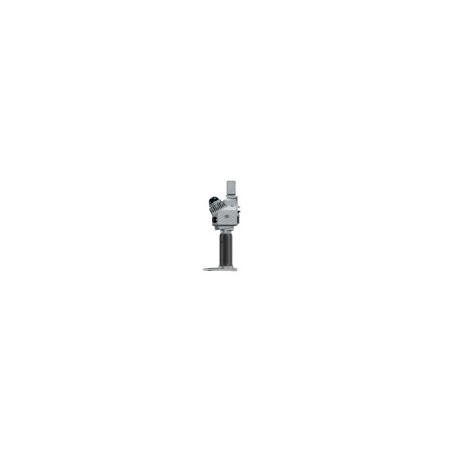

Caméra thermique Vision+ Max pour FJD Trion P2
La caméra thermique Vision+ Max est un module d'extension dédié au scanner LiDAR FJD Trion P2 de FJDynamics. Elle permet de capturer en un seul passage des données thermiques, visuelles RGB et spatiales 3D simultanément, ce qui réduit significativement le temps de collecte sur site et évite plusieurs acquisitions distinctes.
Avec une résolution thermique de 640 x 512 pixels, un champ de vision de 48° x 39° et une plage de mesure allant de -20 °C à 150 °C (précision jusqu'à ±2 °C), la caméra thermique Vision+ Max restitue des anomalies thermiques précisément localisées dans un nuage de points 3D à moins de 1 cm de précision (testé en laboratoire). Chaque point chaud ou zone froide est ainsi rattaché à une position réelle dans l'espace, et non à une simple image plane.
Le logiciel Trion Model réunit les images thermiques, les photos RGB et les vues 3D dans un environnement unique, facilitant l'analyse et le reporting. Avec une autonomie allant jusqu'à 4 heures grâce à sa double batterie amovible, le système convient aux relevés de longue durée.
Paiement
sécurisé
Stock à jour
en temps réel
Assistance
experts métiers
Frais de port
offerts dès 79€*
- Résolution thermique : 640 x 512 pixels
- Champ de vision : 48° x 39°
- Plage de mesure : -20 °C à 150 °C
- Précision de température : jusqu'à ±2 °C
- Autonomie : jusqu'à 4 heures de fonctionnement
Caméra thermique Vision Max pour FJD Trion P2 : une imagerie radiométrique haute définition
La caméra Vision Max transforme les données infrarouges en informations exploitables pour le scanner FJD Trion P2. Ce capteur associe une résolution thermique claire à un positionnement spatial rigoureux.
Une captation thermique fine et une plage étendue
Le capteur affiche 640 x 512 pixels sur un champ de vision de 48° x 39°. Cette densité de points favorise une restitution détaillée des écarts de température sur de larges surfaces.
La plage de mesure couvre de -20 °C à 150 °C avec une précision de ±2 °C. Sa plage spectrale, située entre 8 et 14 µm, stabilise la lecture thermique sur des matériaux comme le béton, le métal ou les isolants.
Fusion immédiate des flux pour un modèle 3D enrichi
Le système enregistre simultanément les données thermiques, visuelles et LiDAR. Chaque point de température détecté est immédiatement indexé au nuage de points 3D, garantissant une précision inférieure ou égale à 1 cm.
Association directe entre anomalie thermique et position spatiale.
- Suppression du recalage manuel des données multisources.
- Centralisation du traitement via le logiciel Trion Model.
- Autonomie étendue pour le relevé de grands sites
L'alimentation par double batterie amovible autorise une collecte continue sur une durée totale de 4 heures. Cette capacité limite les manipulations sur le terrain et assure la cohérence des relevés sur de vastes périmètres.
Applications industrielles et architecturales
La Vision Max identifie les défaillances sur les réseaux électriques, les systèmes de canalisations et les défauts d'isolation thermique. Elle assiste également le suivi des panneaux solaires et la maintenance de sites frigorifiques. Le géoréférencement des anomalies permet une intervention ciblée sur les infrastructures inspectées.
Caractéristiques techniques
- Nom
- FJD Trion P2 Vision+ Max
- Compatibilité
- Système de numérisation FJD Trion P2
- Autonomie
- Jusqu'à 4 heures d'inspection continue grâce à une conception à double batterie amovible.
Capteur thermique
- Caméra
- Module thermique Vision Max pour scanner LiDAR FJD Trion P2, microbolomètre VOx
- Définition de la caméra
- 640 x 512
- HFOV
- 48°
- VFOV
- 39°
- USB
- USB-C, liaison au scanner
- Format d'image
- JPG (export des images)
- Alimentation
- Par le scanner, 0,55 W max.
- Pas de pixel
- 12 microns
- Bande spectrale
- 8 à 14 microns
- Précision
- ±2 °C ou ±2 % de la valeur mesurée
- Plage de températures
- -20 °C à 150 °C
- Sensibilité thermale
- NETD 40 mK max. (à 25 °C, F1.0)
- Méthode de mesure
- Mesure de température jusqu'à 15 m
LiDAR
- Scanner FOV
- 48° x 39°
- Température de fonctionnement
- -20 °C à 150 °C
- Compatibilité
- Système de numérisation FJD Trion P2
- 1 x Caméra thermique Vision Max pour FJD Trion P2
- 1 x Kit de batterie pour système d'imagerie
- 1 x Manuel d'utilisation
- 1 x Document de garantie
